螺旋图

1. 简介

螺旋图(Spiral Chart)，基于阿基米德螺旋坐标系，常用于绘制随时间变化的数据，从螺旋的中心开始向外绘制。

2. 图表特点

螺旋图有两大好处：

• 绘制大量数据：螺旋图节省空间，可用于显示大时间段数据的变化趋势；
• 绘制周期性数据：螺旋图每一圈的刻度差相同，当每一圈的刻度差是数据周期的倍数时，能够直观的表达数据的周期性。

3. 使用场景

• 展示大量数据的变化趋势

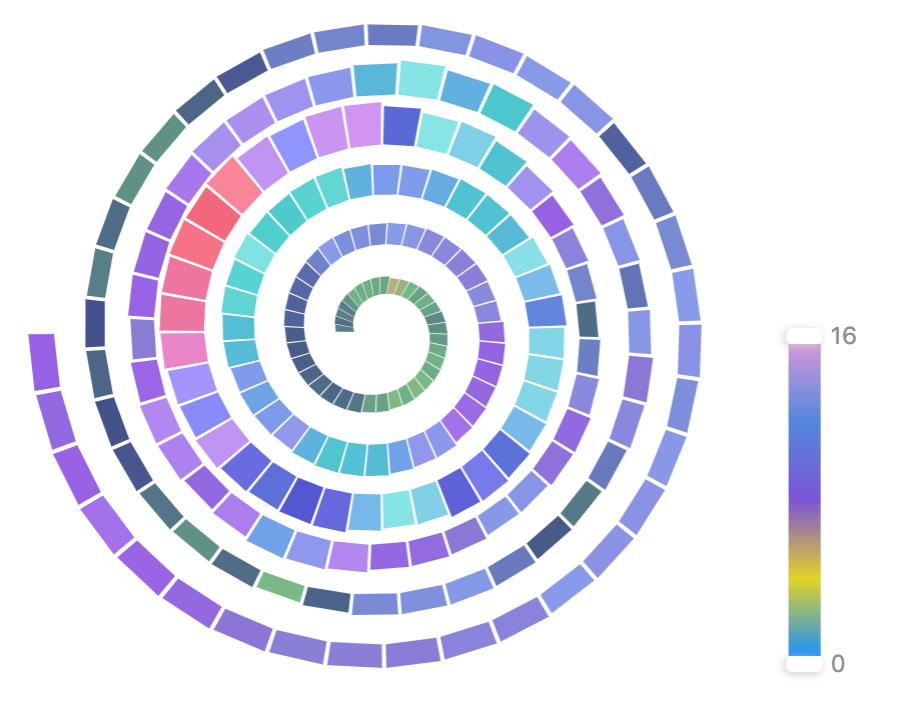

  例如在股票市场上，将股票的逐日收市价使用螺旋图来表示，用来展示股市大致上的趋势。下图展示了“湖南天雁”股票 2015 年 1 月 1 日至 2015 年 11 月 20 日的螺旋图。为了让变化趋势更加明显，可以采用不同的颜色来加深辨识度。



• 展示数据的周期

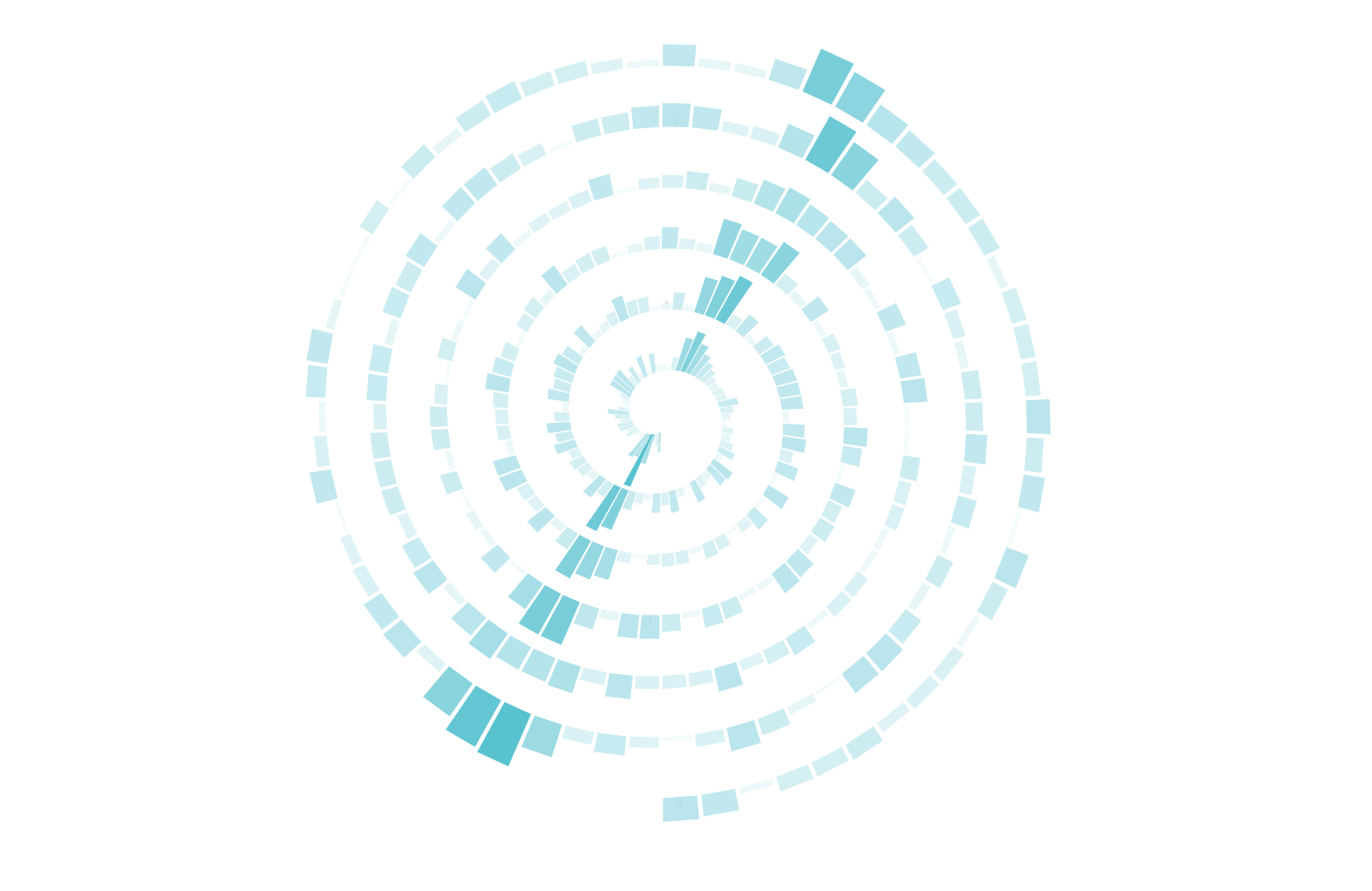

  下例如将网站的访问量使用螺旋图来表示，用来展示大量访问该网站的周期。下图中以 28 天为一圈，共画了 6 圈，每圈含四周数据。从图中可以看出，一圈内有明显的四个周期，经分析发现，访问网址的流量主要来自工作日的 5 天，可见，浏览次数的周期为一周。另外，在 5 月 18 号之后的两周内流量较多，即发布时的推广效果。

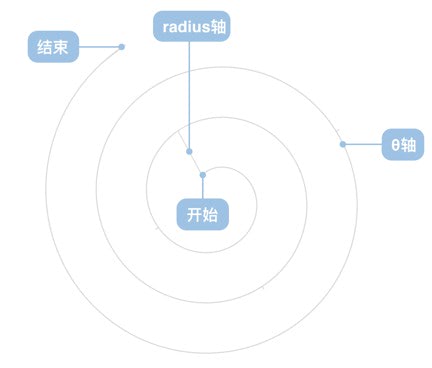

附录：螺旋图的构成

图表类型	螺旋图
适合的数据	一个时间数据字段，一个连续字段
功能	观察数据周期和变化趋势
数据与图形的映射	时间数据字段映射到旋转角度θ轴，连续字段映射到线圈间距radius轴
适合的数据条数	100条以上
