弧长链接图
1. 简介
弧长链接图是节点－链接法的一个变种，节点－链接法是指用节点表示对象，用线（或边）表示关系的节点－链接布局(node-link)的一种可视化布局表示。
弧长链接图在此概念的基础上，采用一维布局方式，即节点沿某个线性轴或环状排列，用圆弧表达节点之间的链接关系。
2. 图表特点
弧长链接图,不能像二维布局那样表达图的全局结构，但在节点良好排序后可清晰的呈现环和桥的结构。
3. 使用场景
表达数据之间的关系，以及关系的重要性。
4. 使用实践
5. 与其他图表的对比
弧长链接图和和弦图
- 弧长链接图的节点使用标准线性布局，节点权重决定节点大小但不影响位置
- 弧长链接图的连线可以使用权重控制线宽，粗细均匀。
- 弧长链接图的连线重叠绘制在节点上
- 和弦图的节点使用权重线性布局，节点权重即决定节点大小，又决定节点位置
- 和弦图的连线使用源权重和目标权重控制线宽，粗细非均匀
- 和弦图的节点宽度为连线宽度之和，节点处的连线平铺不重叠
附录：弧长链接图的构成

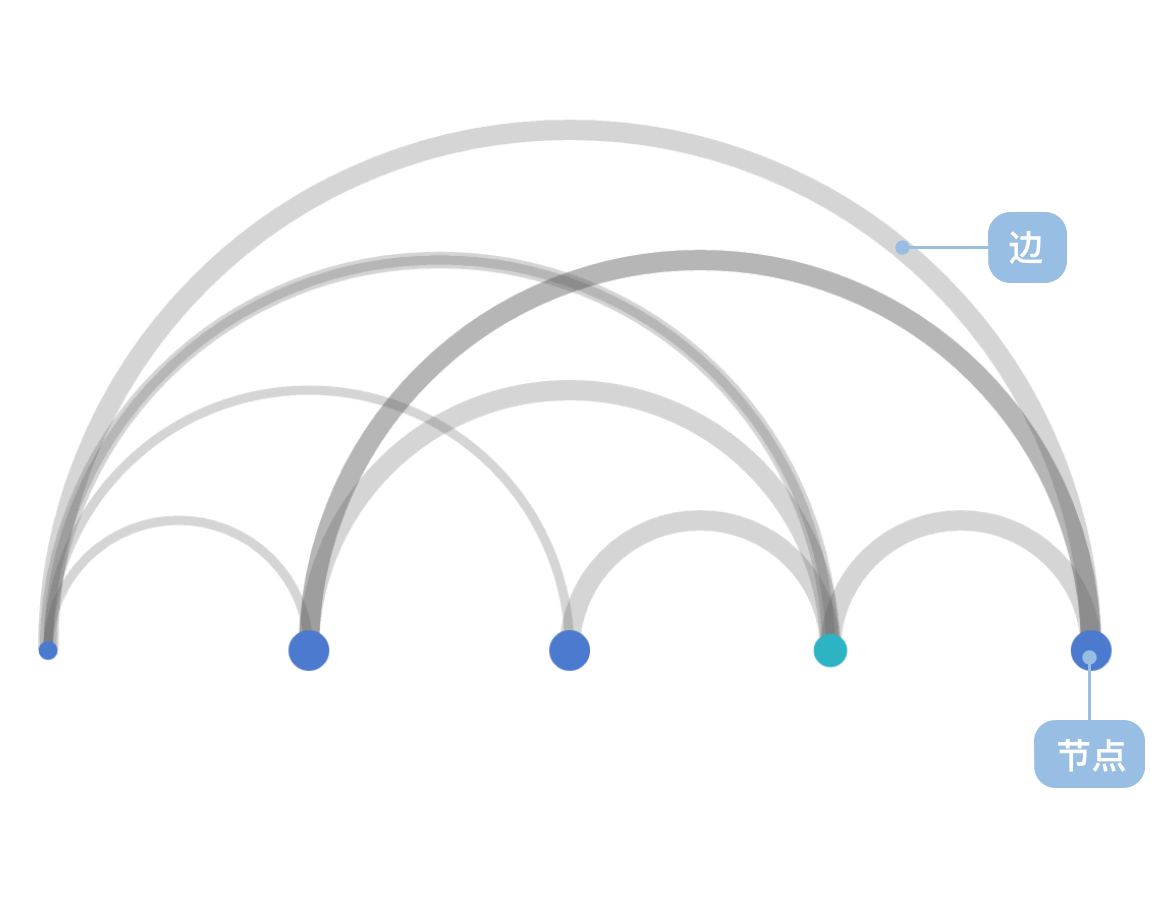

线性弧长链接图
| 图表类型 | 线性弧长链接图 |
|---|---|
| 适合的数据 | 列表：一组节点数据（包含节点 id 字段）、一组链接数据（包含源节点字段和目标节点字段） |
| 功能 | 表示数据之间的链接关系 |
| 数据与图形的映射 | 节点的坐标（自动计算）字段映射到节点的坐标轴的位置，链接的坐标（自动计算）映射到半圆弧的顶点坐标轴位置。 节点中的分类数据也可以设置颜色增强区分度 |
| 适合的数据条数 | 不少于 2 条数据 |

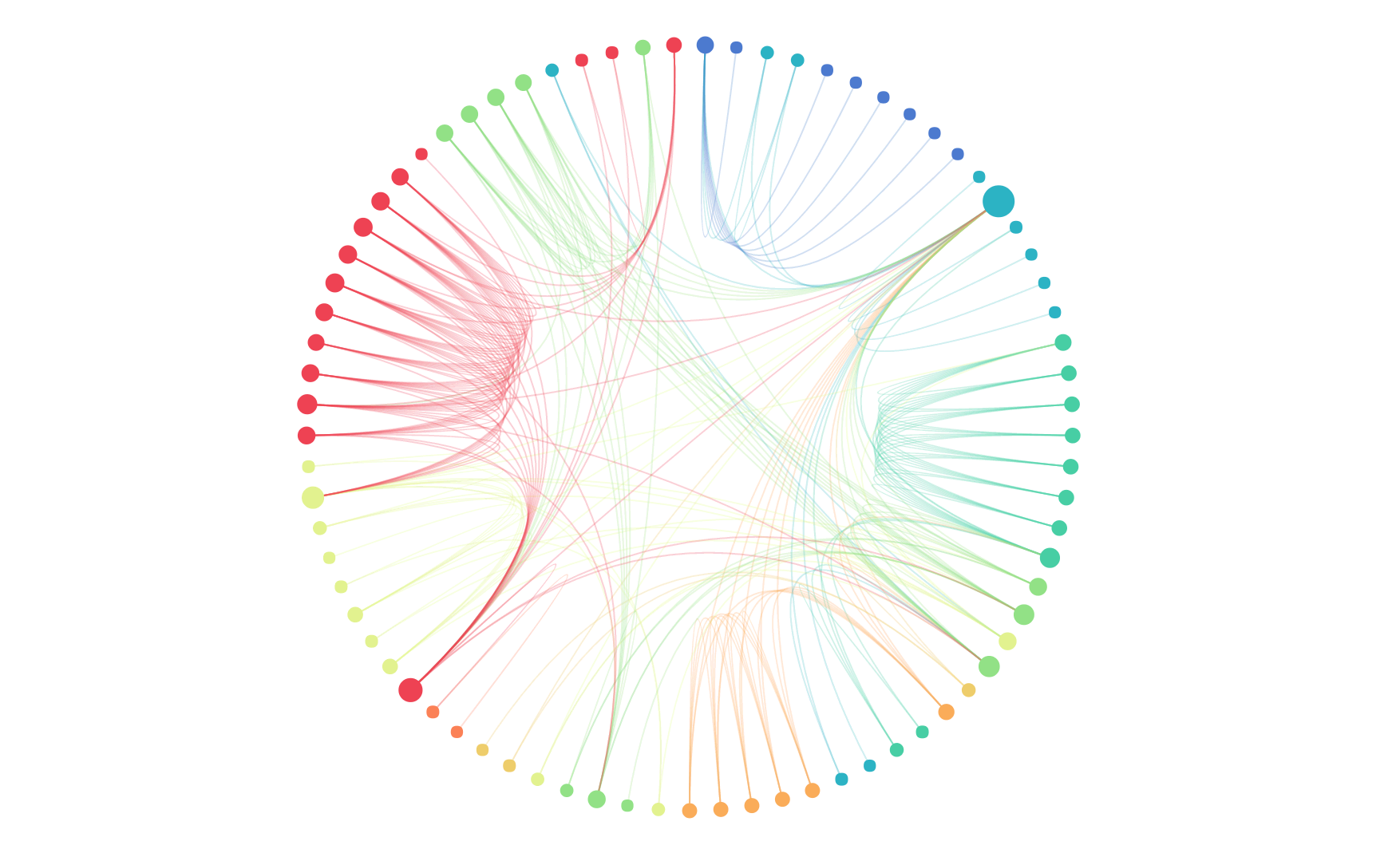

环形弧长链接图
| 图表类型 | 线性弧长链接图 |
|---|---|
| 适合的数据 | 列表：一组节点数据（包含节点 id 字段）、一组链接数据（包含源节点字段和目标节点字段） |
| 功能 | 表示数据之间的链接关系 |
| 数据与图形的映射 | 节点的坐标（自动计算）字段映射到节点的坐标轴的位置，链接的坐标（自动计算）映射到以圆心为控制点的贝塞尔曲线的顶点坐标轴位置。 节点中的分类数据也可以设置颜色增强区分度 |
| 适合的数据条数 | 不少于 5 条节点数据 |
