色块图
1. 简介

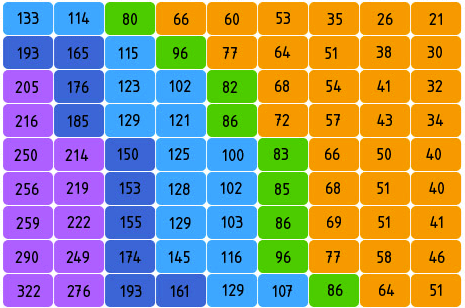

色块图，由小色块有序且紧凑的组成的图表。
2. 图表特点
色块图的最大好处是，二维画布上的空间利用率非常高。理论上小色块的大小是可以等于硬件像素的大小。如果用每个像素直接编码数值，一块 200px*200px 的小屏幕，也可以最多编码 40000 子项！
3. 使用场景
色块图特别适合用于直接对数据量较大的、相对原始的数据进行分析。比如：生物基因科学领域，色块图常被用于微阵列数据分析。
- 例子 1: 适合应用到数据展示
下图是模拟的杭州地铁票价图。 站名映射到了x、y轴，以确定位置； 票价映射到颜色。
![截图](/assets/images/docs/report/charts/color-map/color-map-chart-02.png" style="width:700px; max-width:100%; margin-bottom:24px;"/>
- 例子 2: 适合应用到简单的数据分析
2015 年，全年股指的波动情况。将某月星期几映射到x轴，第几个星期映射到y轴；股指映射到颜色，从绿到黄到红，表示股指从低到高；对月份进行分面。
- 例子 3: 适合应用到聚类分析
下图是用于基因芯片的聚类分析的分群色块图。令 x 轴基因片段为 A 组，y 轴基因片段为 B 组，将 A 组基因名，映射到x轴，将 B 组基因名，映射到y轴；将 A 组基因表达程度映射为红色，B 组程度基因表达映射为绿色，基因的表达程度映射为亮度和饱和度；通过算法将相似度高的基因分组，将关系画成树图。
![截图](/assets/images/docs/report/charts/color-map/color-map-chart-04.png" style="width:700px; max-width:100%; margin-bottom:24px;"/>
4. 使用实践
- 如果是应对展示用的场景，数据量不大、颜色分类数量小于或等于
7个，可以采用分类的颜色映射。 - 如果应对分析相关的需求，为了更有效率的使用色块图，我们建议使用连续（渐变）的颜色映射数值。由于人眼对颜色的分辨力有限，所以用于编码的颜色不宜过多，我们推荐的颜色的数量在 3 ～ 11 个之间。
5. 与其他图表的对比
色块图和热力图
- 数据类型上看：热力图是用两个
连续字段确定数值点的位置，色块图是用两个分类字段确定数值点的位置。 - 功能上看：热力图主要用于展示数据的
分布情况，色块图在观察数据分布以外，还能进行列对比和行对比。

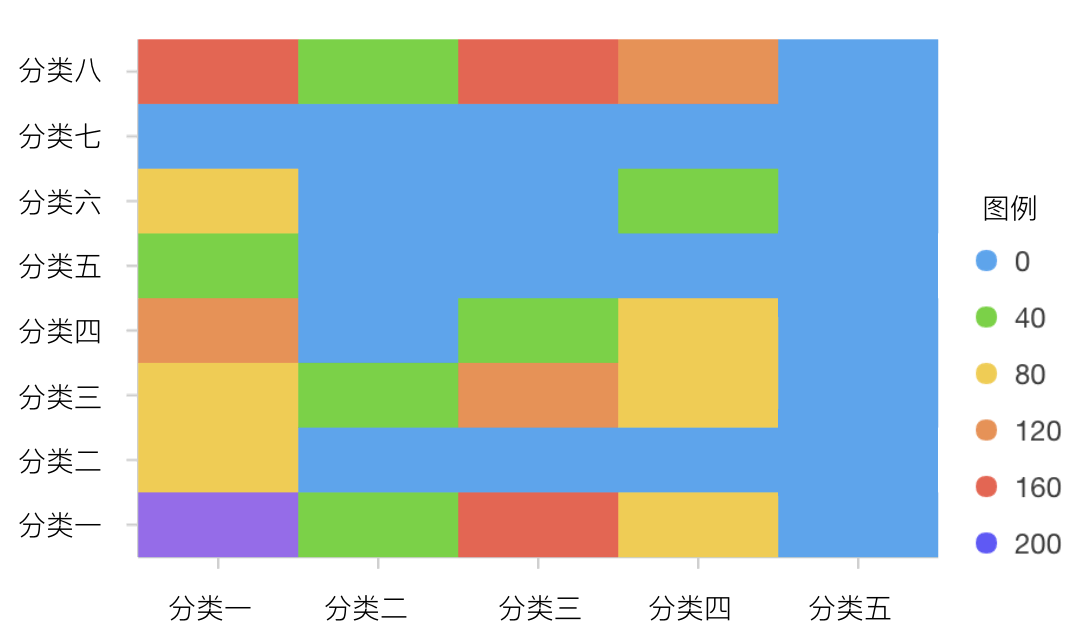

附录：色块图的构成
| 图表类型 | 色块图 |
|---|---|
| 适合的数据 | 两个分类字段，一个连续字段 |
| 功能 | 对比两个分类字段对应的数值大小展示两个分类字段对应的数值 分布 |
| 数据与图形的映射 | 两个分类数据字段分别映射到横轴和纵轴，一个数值或分类字段映射到颜色。 |
| 适合的数据条数 | 超过30条数据，不超过区域所含屏幕像素个数的数据量 |
