玉玦图

1. 简介

玦[jué]：半环形有缺口的佩玉，古代常用以赠人表示决绝。
玉玦图（又名，环形柱状图, Radial Bar Chart），是柱状图关于笛卡尔坐标系转换到极坐标系的仿射变换。其意义和用法与柱状图类似。

2. 图表特点

玉玦图有半价反馈效应。由于玉玦图中是用角度表示每个玦环数值的大小，角度是决定性因素。所以，哪怕外侧（半径大的）玦环的数值小于内侧（半径小的）玦环，外侧的每个玦环会相对的比里面的玦环更长。这会造成视觉上的误解。

而且因为我们的视觉系统更善于比较直线，所以笛卡尔坐标系更适合于比较各个分类的数值比较。所以玉玦图从实用的角度去看，其更多的是一种审美上的需求。

3. 使用场景

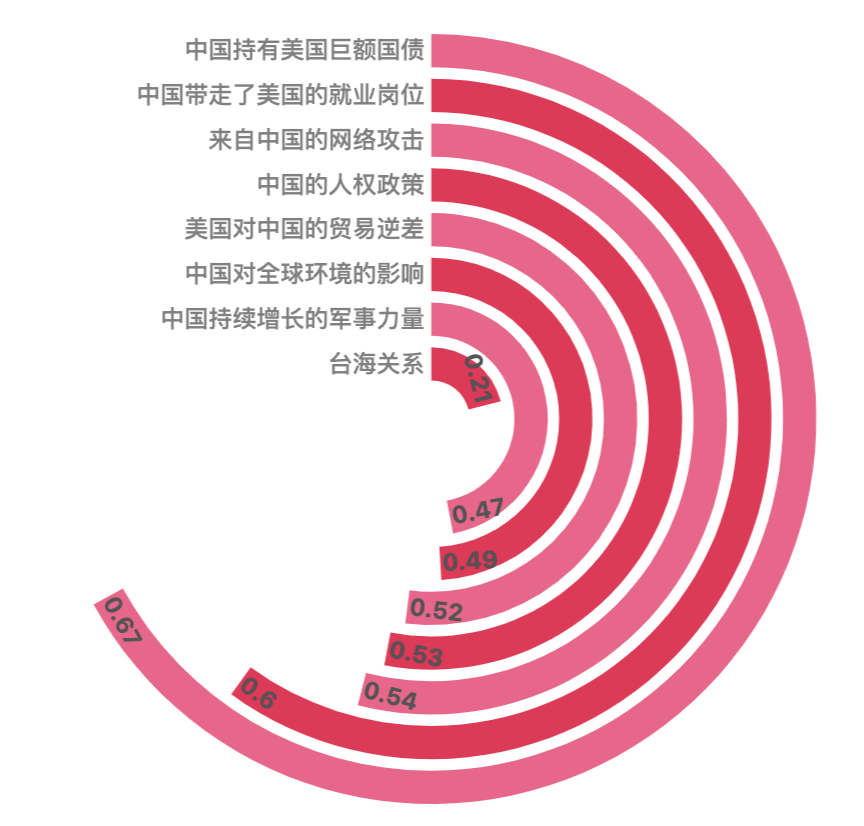

• 例子 1: 下图反应了美国民众对不同领域中的中美问题关注程度



• 例子 2: 下图反应了各国人民认为气候变化是严重问题的比例


4. 使用实践

简介中提到玉玦图具有半径反馈效应。视觉上半径越大的玦环会看起来更大，半径小的则小。造成玉玦图的误用（见左图）。所以，玉玦图使用时应当进行排序（见右图）。

附录：玉玦图的构成

• 玦环：角度表示数值
• 文本：数值、分类名
