雷达图

1. 简介​

雷达图又叫蜘蛛网图。雷达图是以相同点开始的轴上表示的三个或更多个定量变量的二维图形的形式显示多变量数据的图形方法。

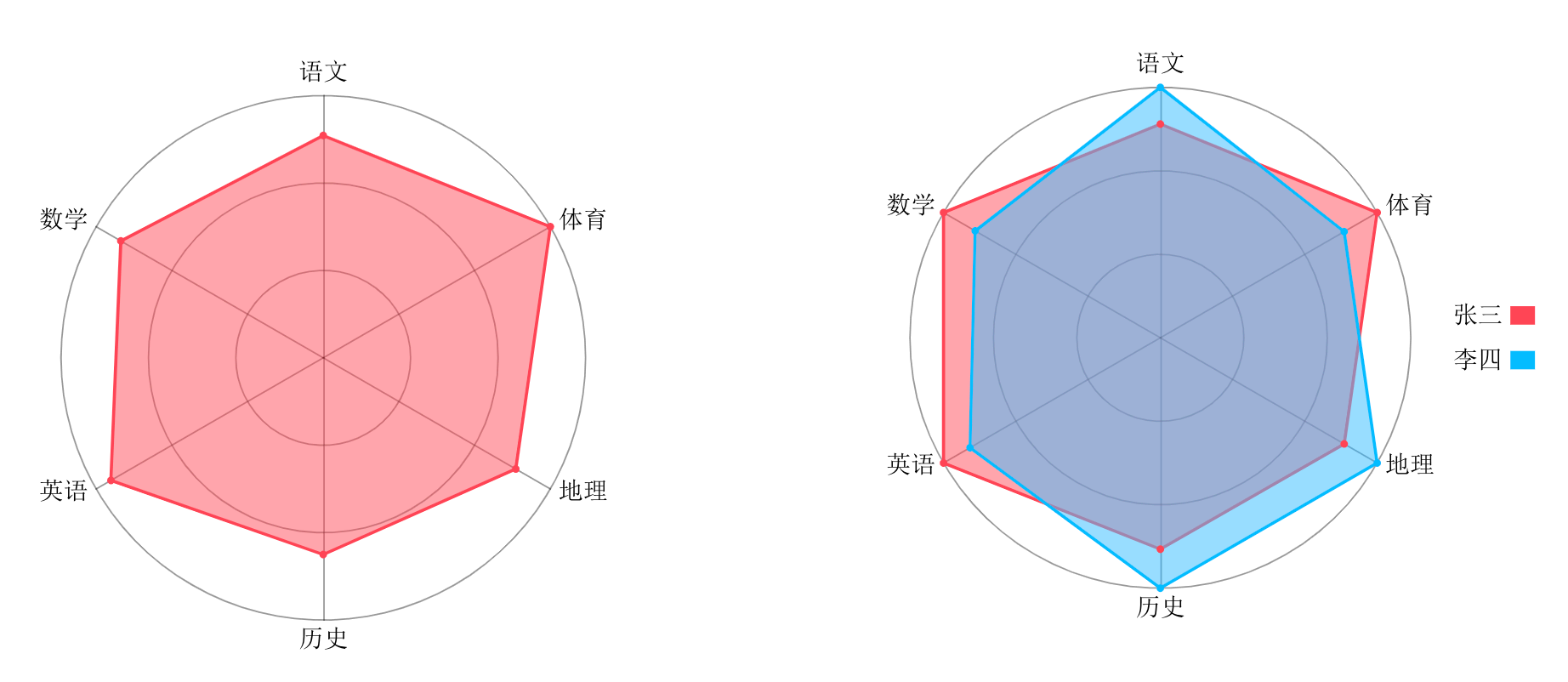

截图

2. 图表特点​

在雷达图中，每一个维度的数据都分别对应一个坐标轴，这些坐标轴具有相同的圆心，以相同的间距沿着径向排列，并且各个坐标轴的刻度相同。
连接各个坐标轴的网格线通常只作为辅助元素。将各个坐标轴上的数据点用线连接起来就形成了一个多边形。坐标轴、点、线、多边形共同组成了雷达图。
雷达图更注重于同类图表之间的对比（即雷达图与雷达图之间的对比）。

3. 使用场景​

3.1 适合的场景​

  • 非常适用于展示性能数据

3.2 不合适场景​

  • 数据较多时，可读性下降，使整体图形过于混乱。

4. 使用实践​

  • 一般不要超过两个多边形

附录：雷达图的构成​

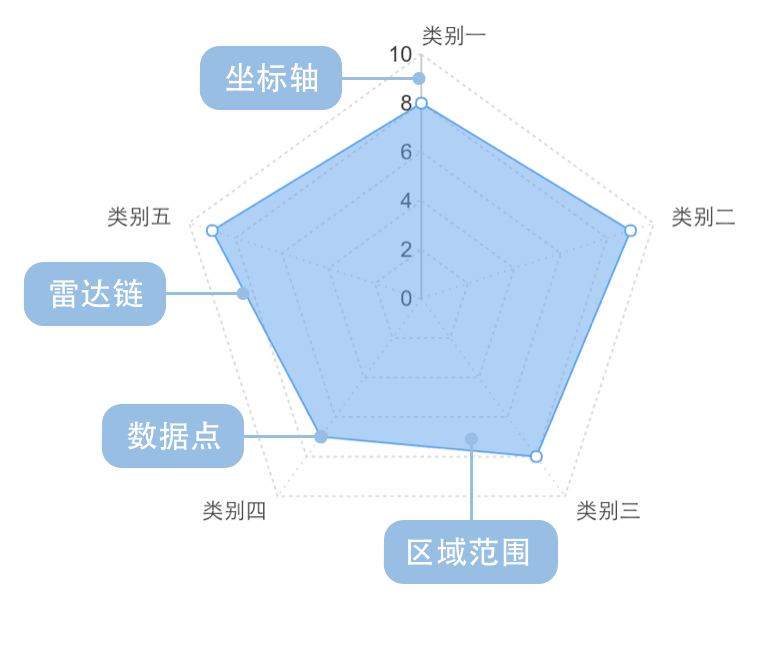

单组雷达图​

图表类型单组雷达图
适合的数据一个分类字段，一个连续字段
功能对比分类数据的数值大小
数据与图形的映射分类字段映射到极坐标下角度标定的位置
连续字段映射到半径长度。
适合的数据条数不超过30条

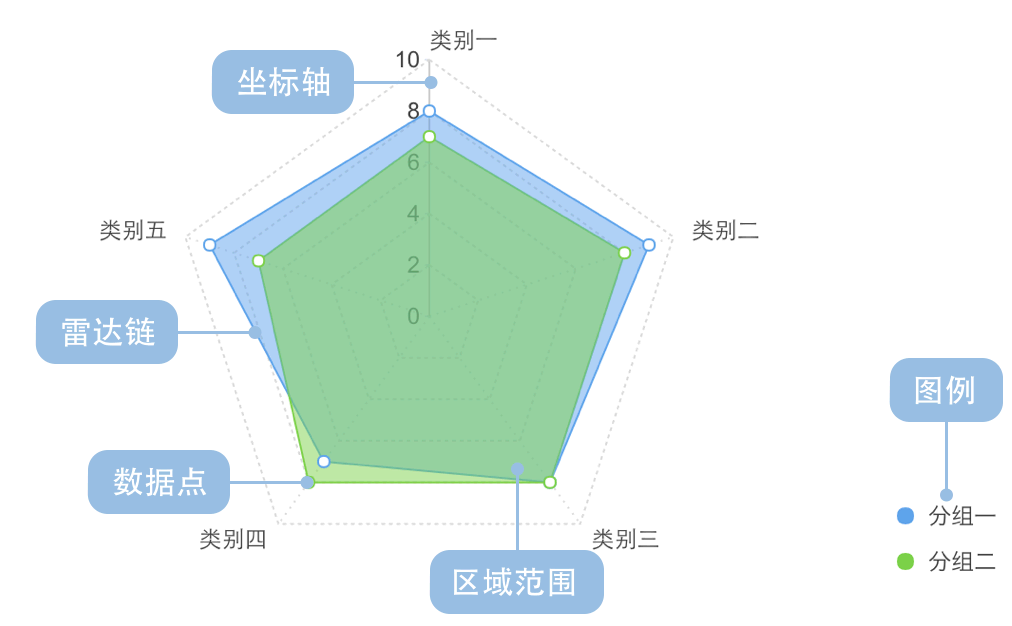

多组雷达图​

图表类型多组雷达图
适合的数据两个分类字段，一个连续字段
功能对比分类数据的数值大小
数据与图形的映射一个分类字段映射到极坐标下角度标定的位置
另一个分类字段映射到颜色
连续字段映射到半径长度。
适合的数据条数不超过30*N条(N <= 8; N是雷达链分类数)
