设备

1. 用图片创建设备

1.1 图片转换为设备

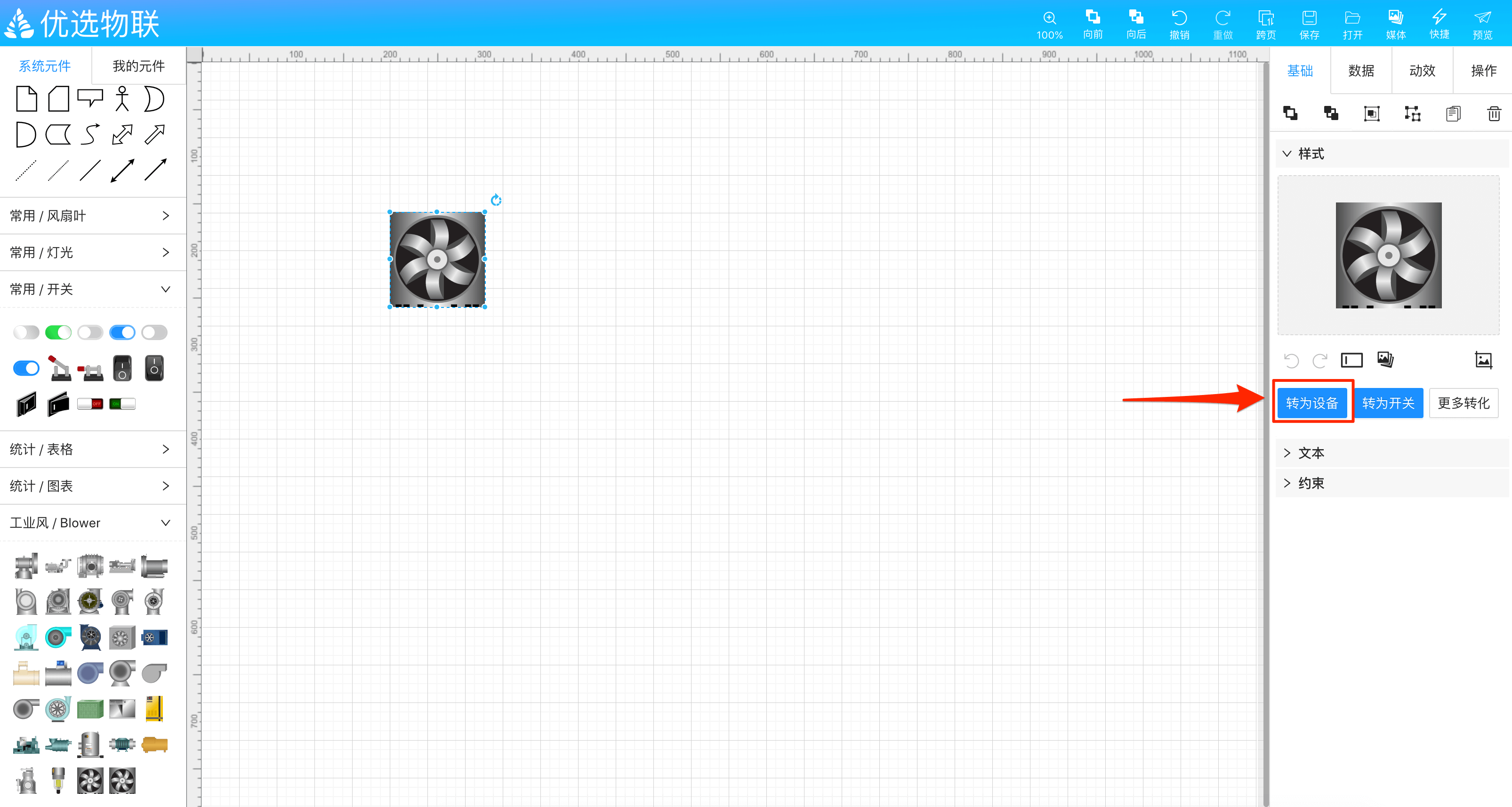

拖出一张图片，然后把设备转化为设备：

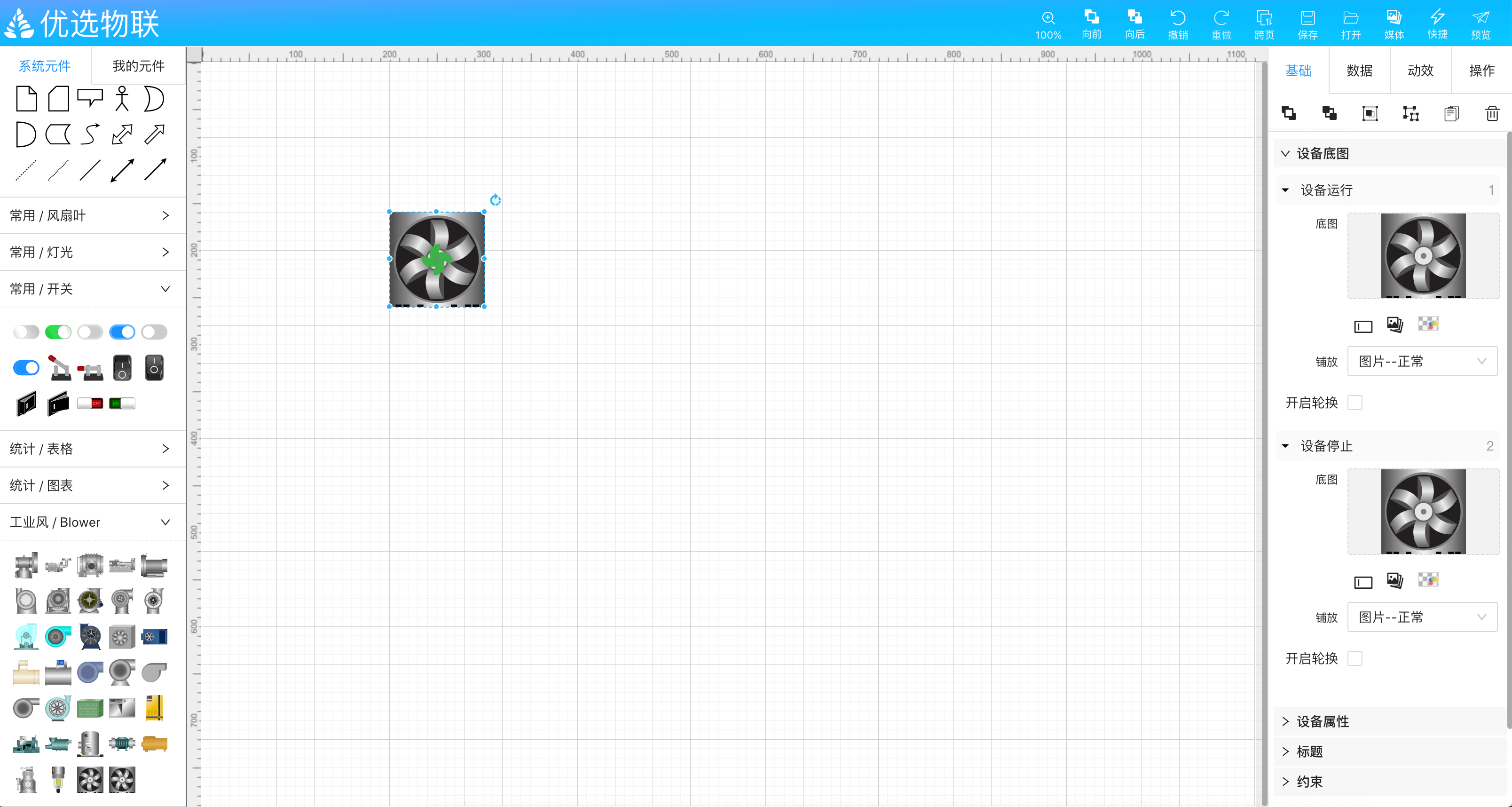

转化为设备后，可以看到设备属性：

1.2 让设备底图动起来

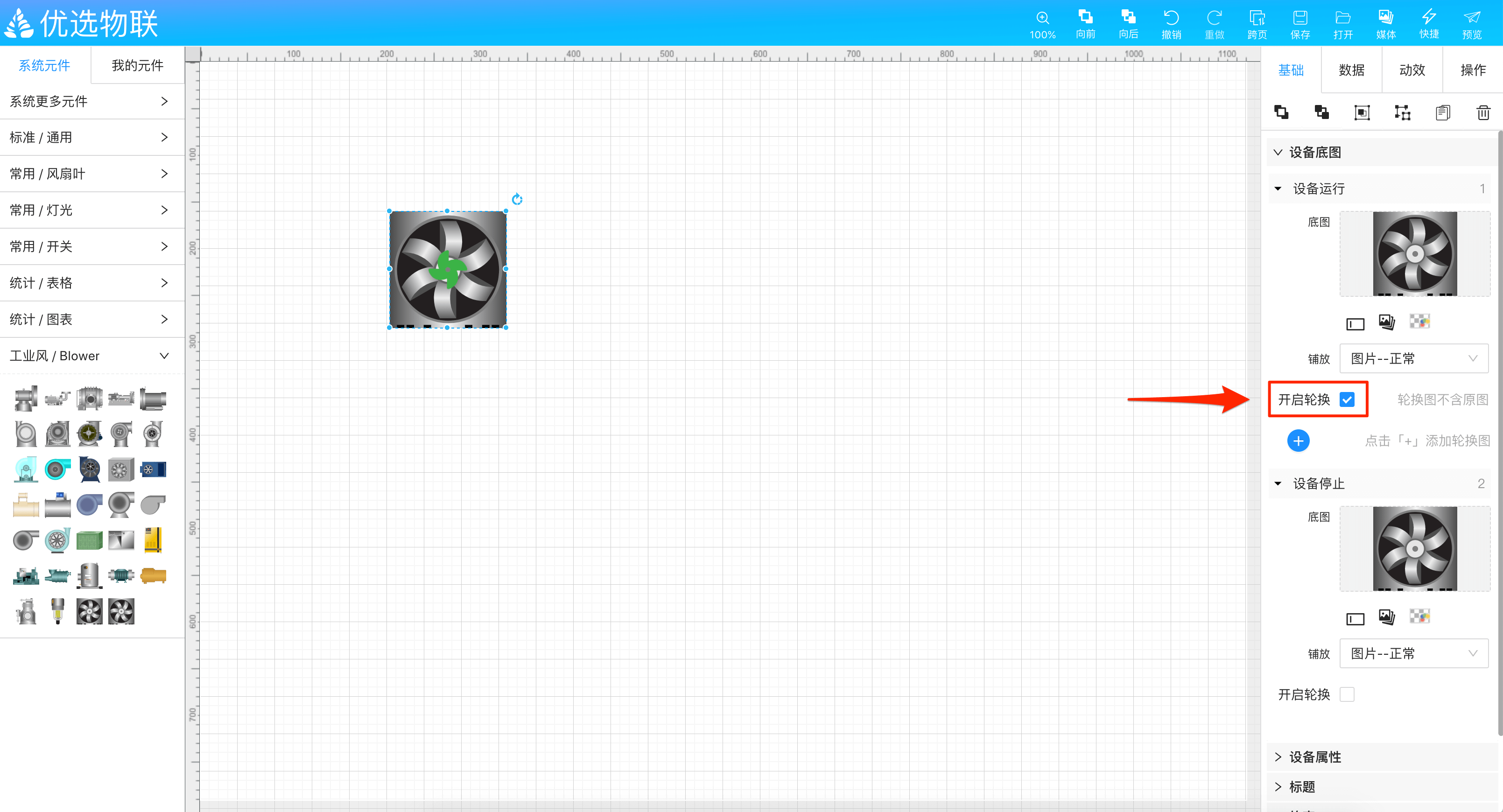

默认的设备是运行状态，为了把运行状态效果有动感，可以在“设备运行”的底图中「开启轮换」，然后添加一个轮换图，然底图动起来：

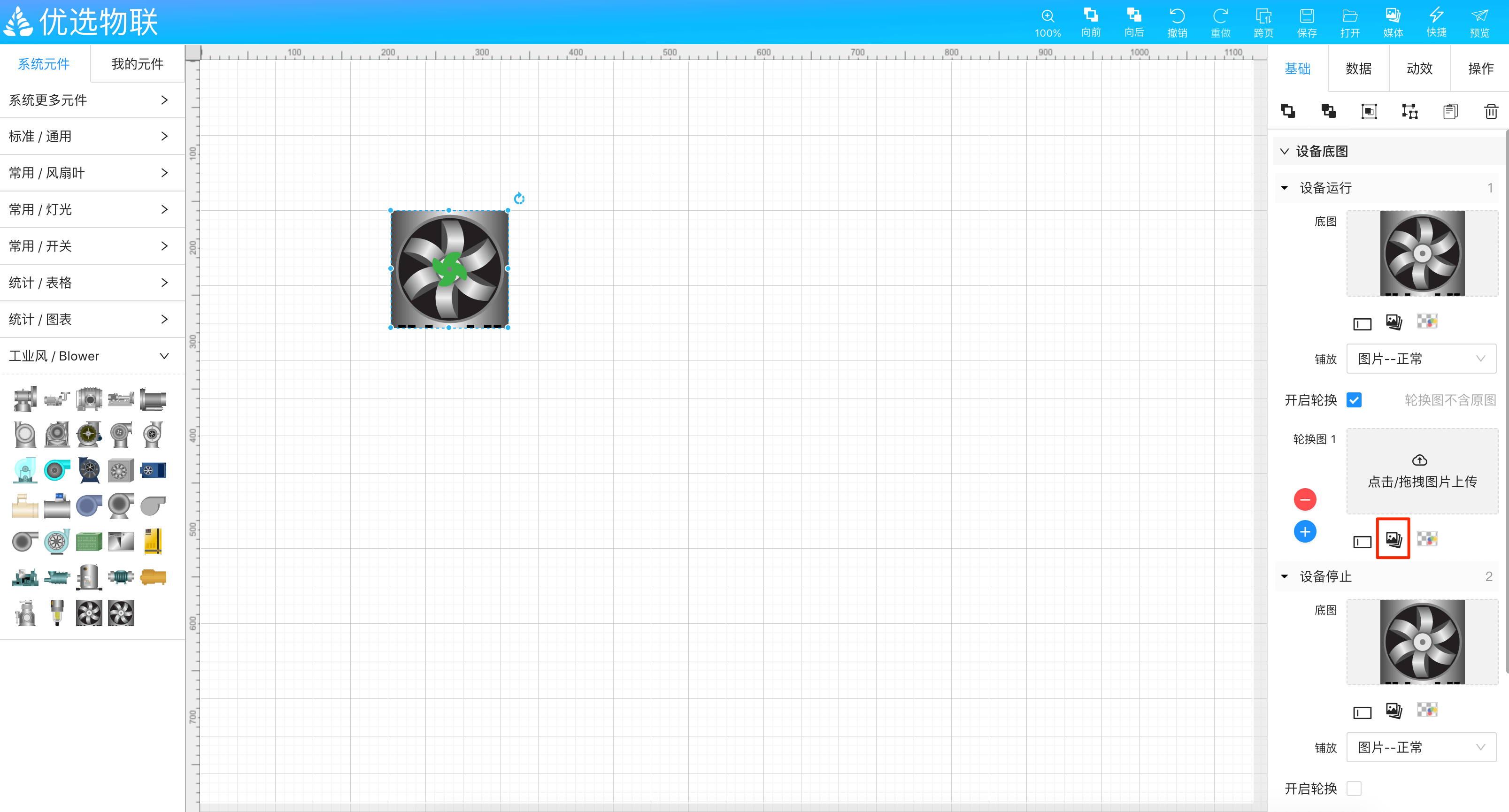

然后点击下面的「+」按钮，展开一个轮换图选择框，然后再点击图库按钮：

注：此时上图中，会看到由于另外一张轮换图缺少，风机是处于闪烁的状态，这是正常的

在弹出的图库中选择另外一个底图（扇叶偏移30°左右）：

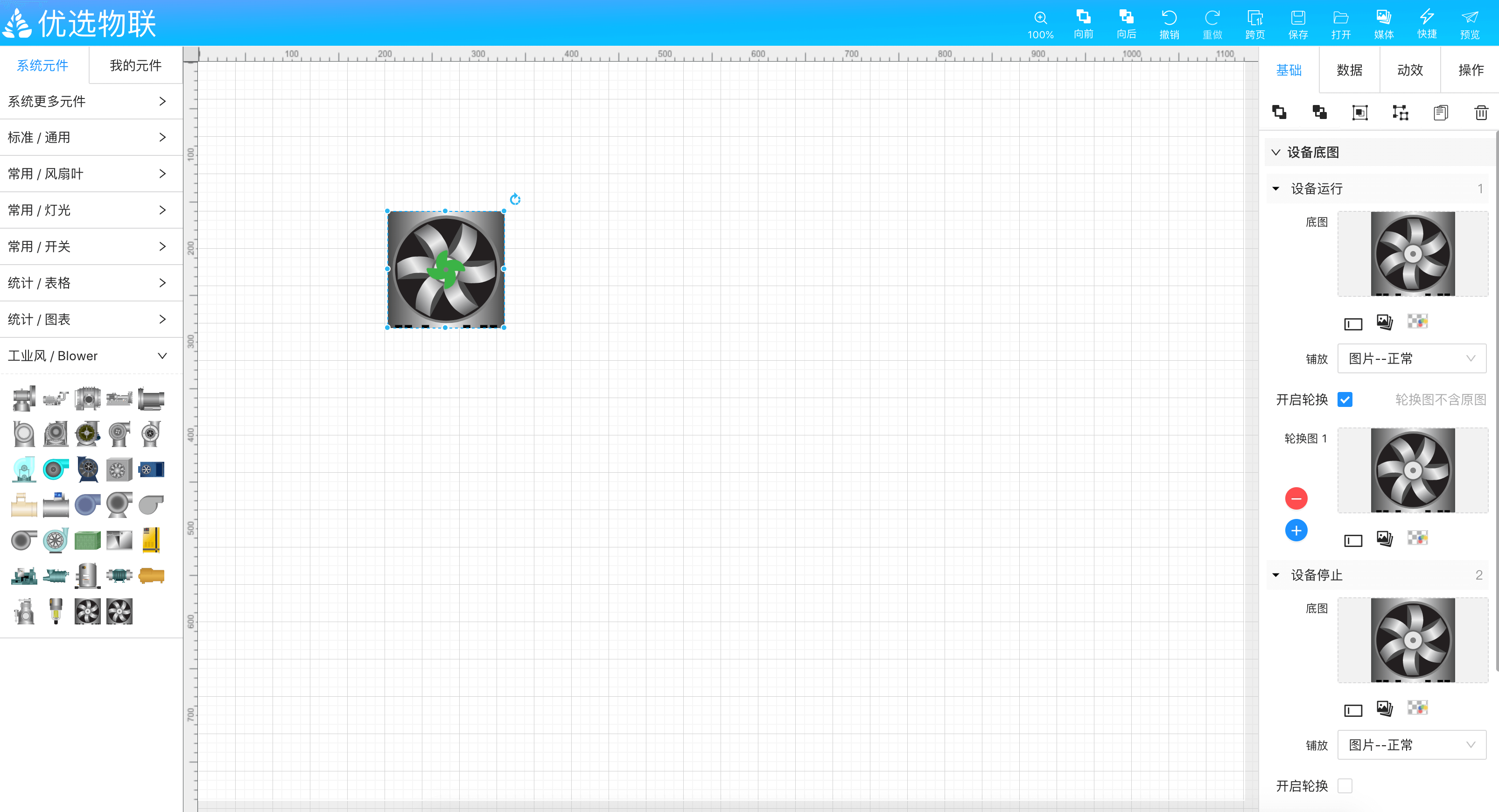

选择图片后，应该可以看到风机已经转动起来的：

1.3 设备绑点

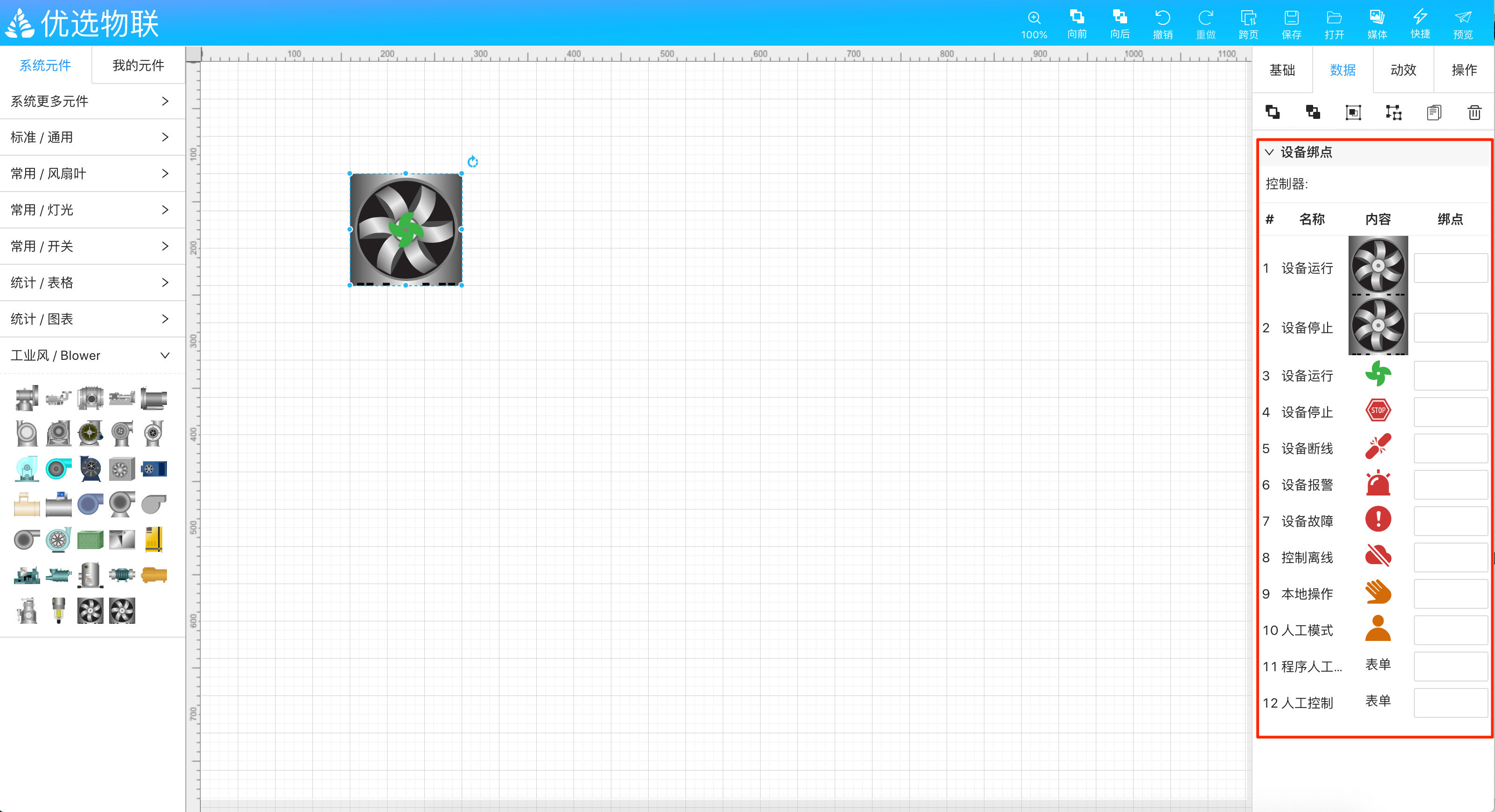

首先把设备属性栏切换至数据标签页，可以看到此时设备并无绑点信息：

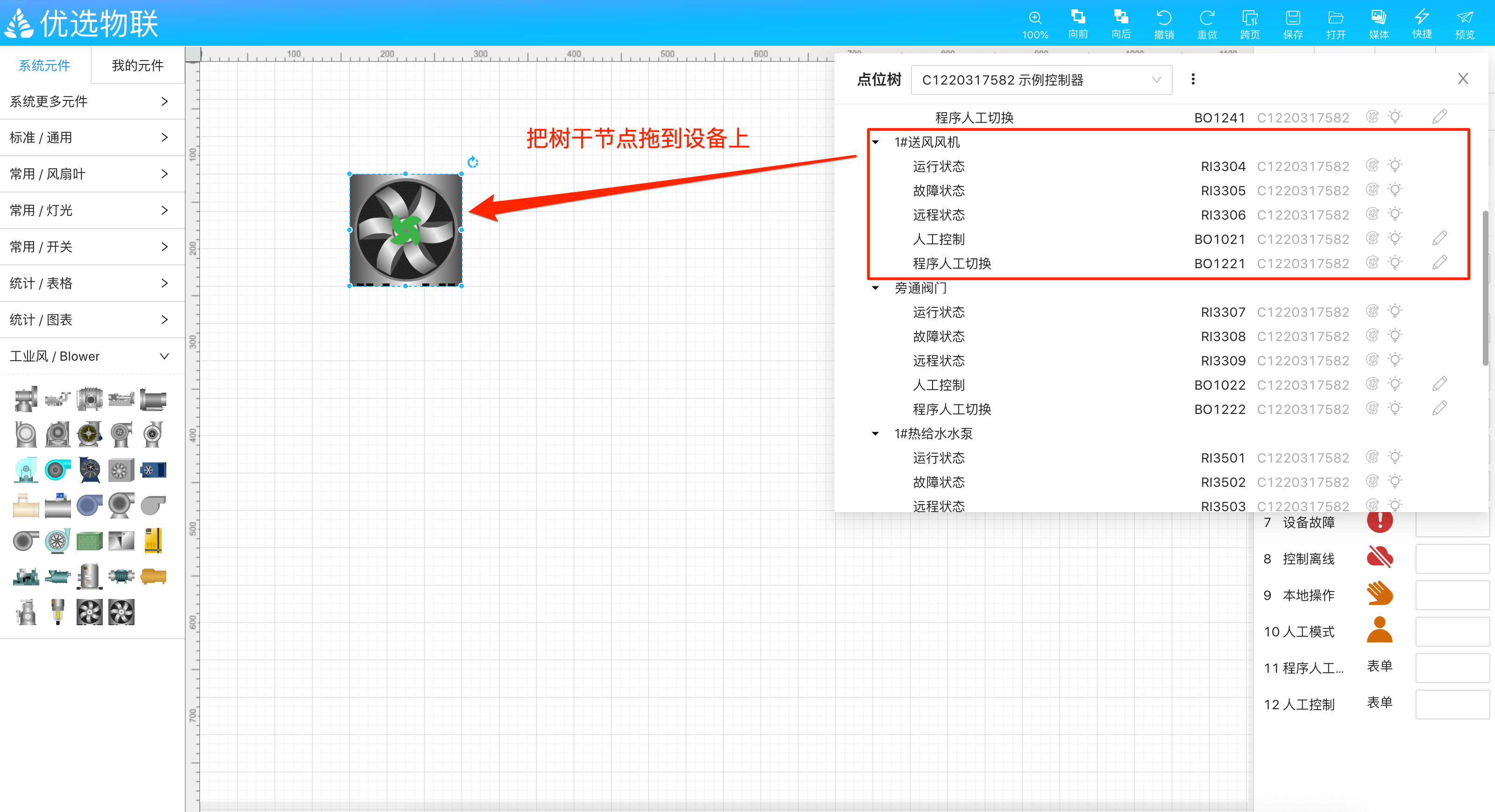

从快捷菜单中打开点位树，把送风风机的点位树干节点拖拽到设备图片上：

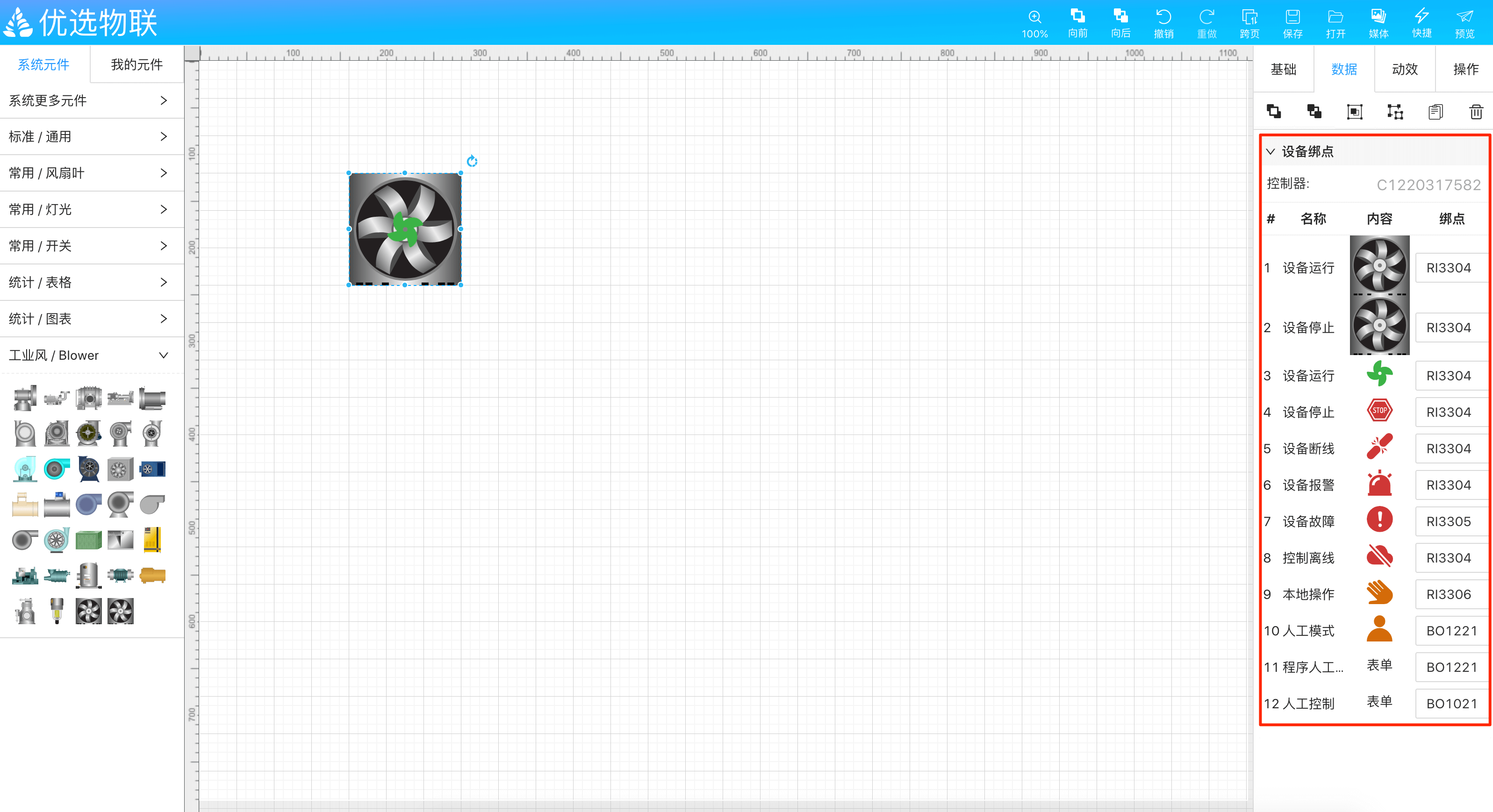

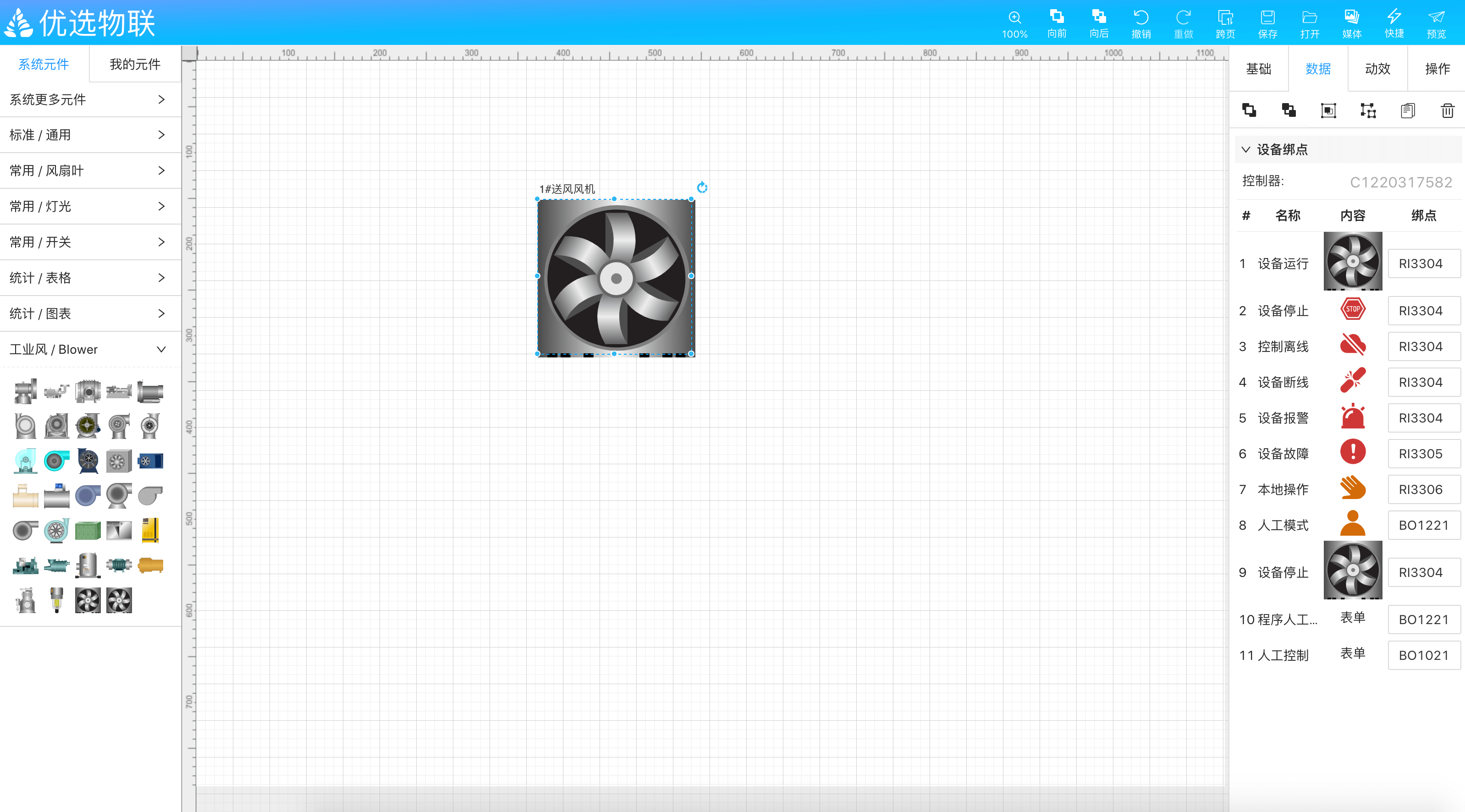

然后可以看到绑点的信息变化，说明已经绑点成功了：

1.4 配置设备属性

风机已经加了一个轮换底图，运行状态已经有了动效效果，这时，如果不需要旋转的绿色小图标，可以在设备属性设置：

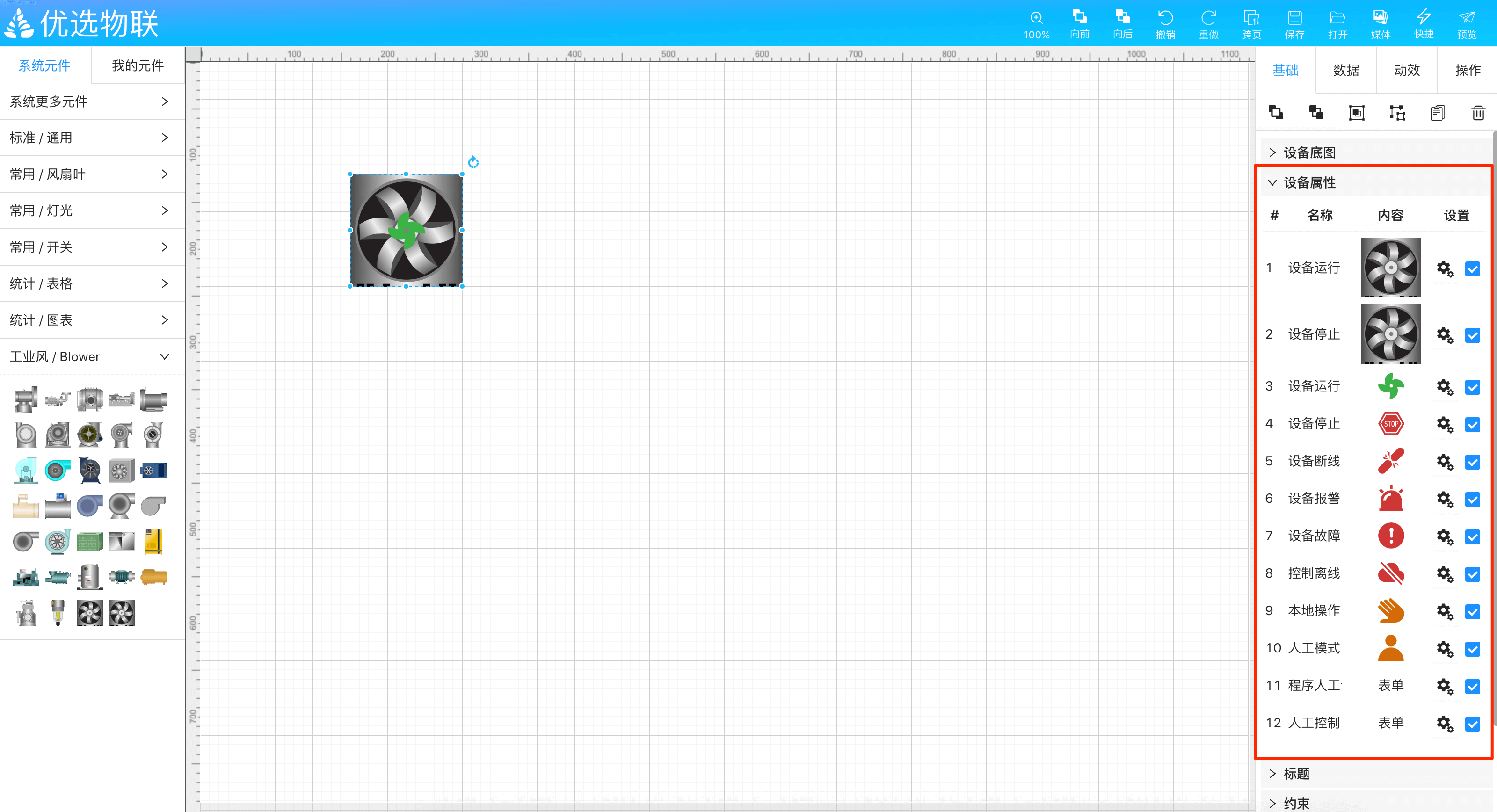

切换回设备属性栏切换至基础标签页，展开设备属性：

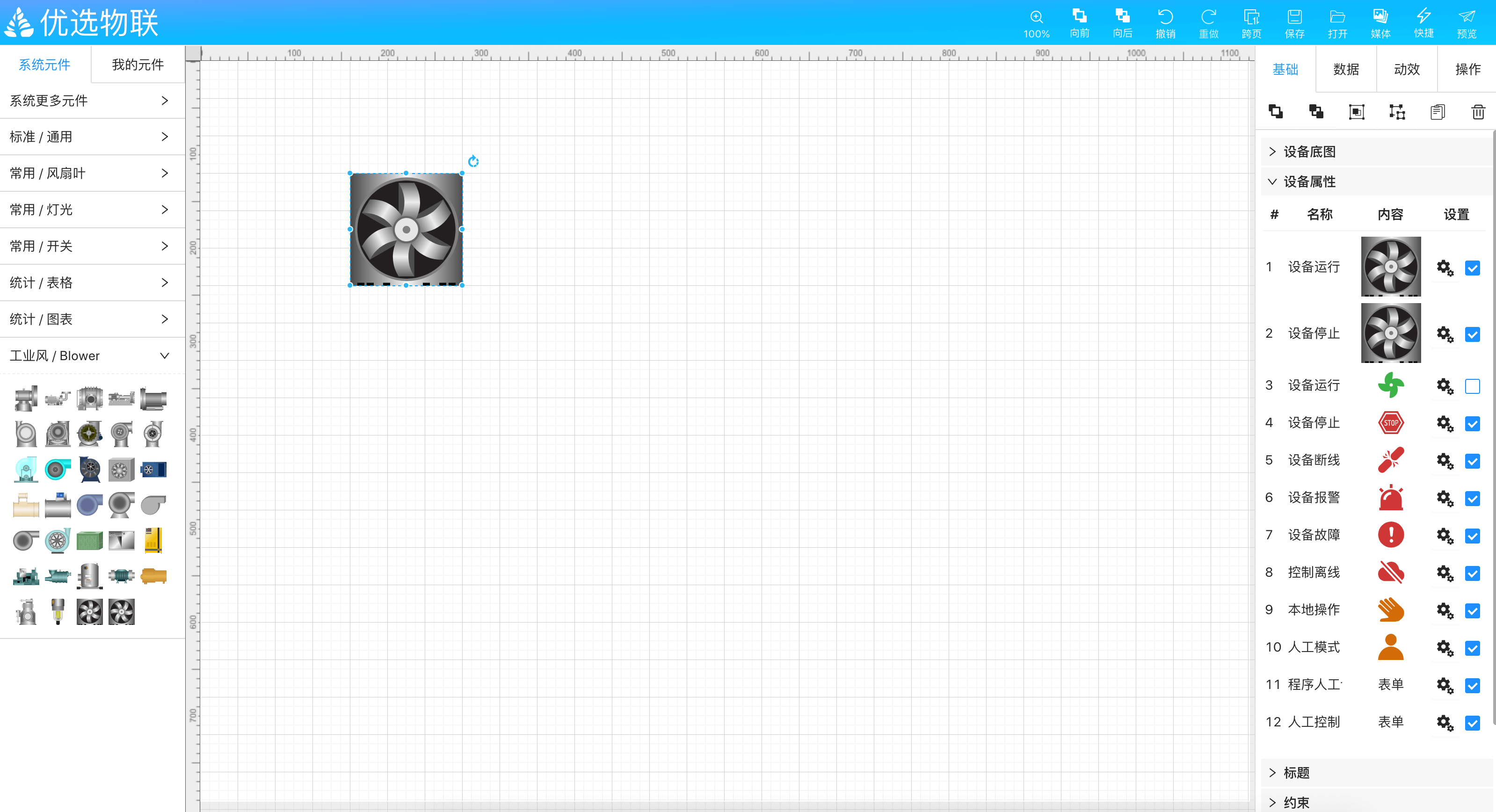

把第3项的勾选框去掉，可以看到设备上的绿色小图标已经消失了：

1.5 添加设备操作

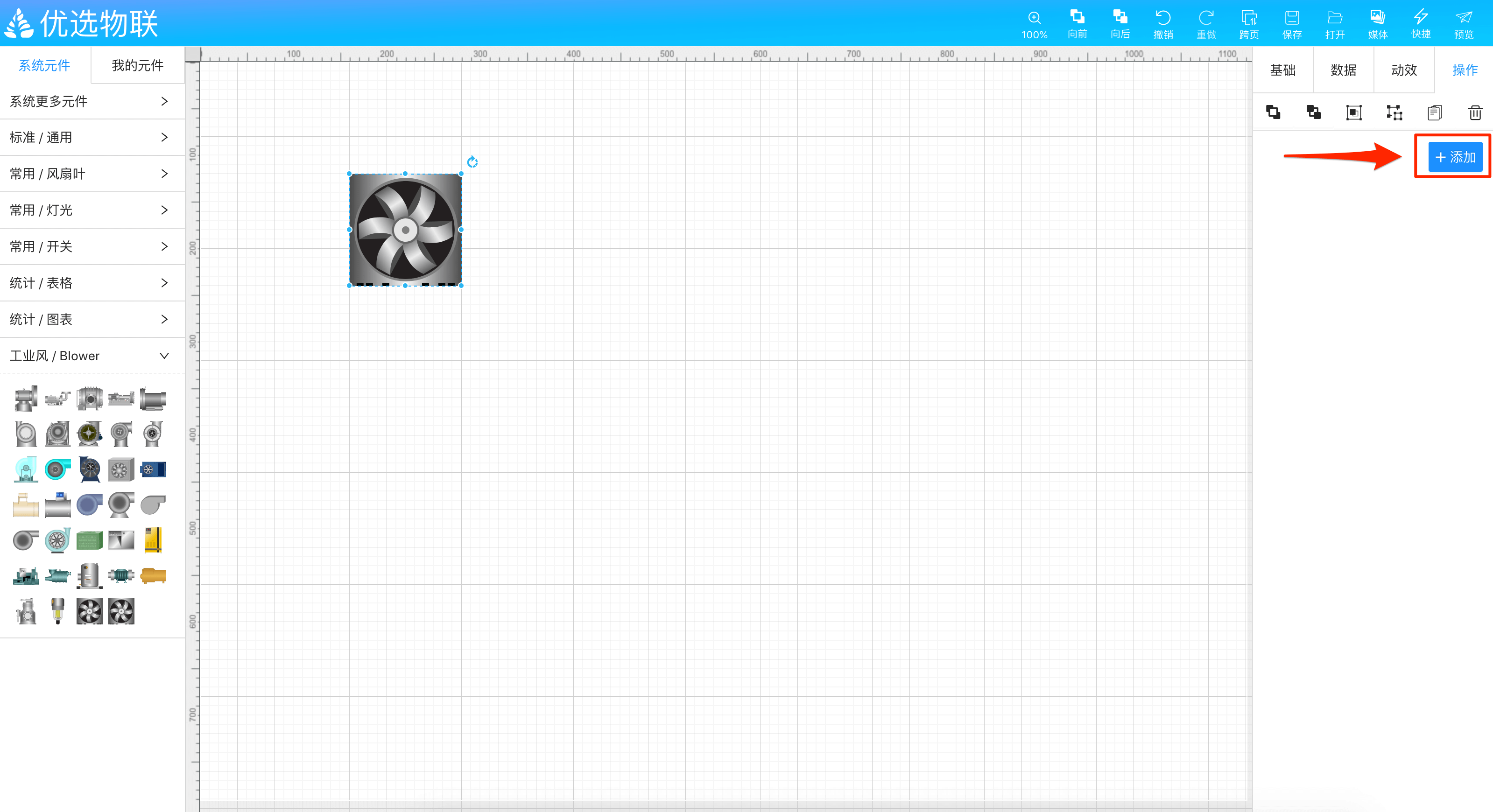

切换回设备属性栏切换至操作标签页，点击「+添加」按钮：

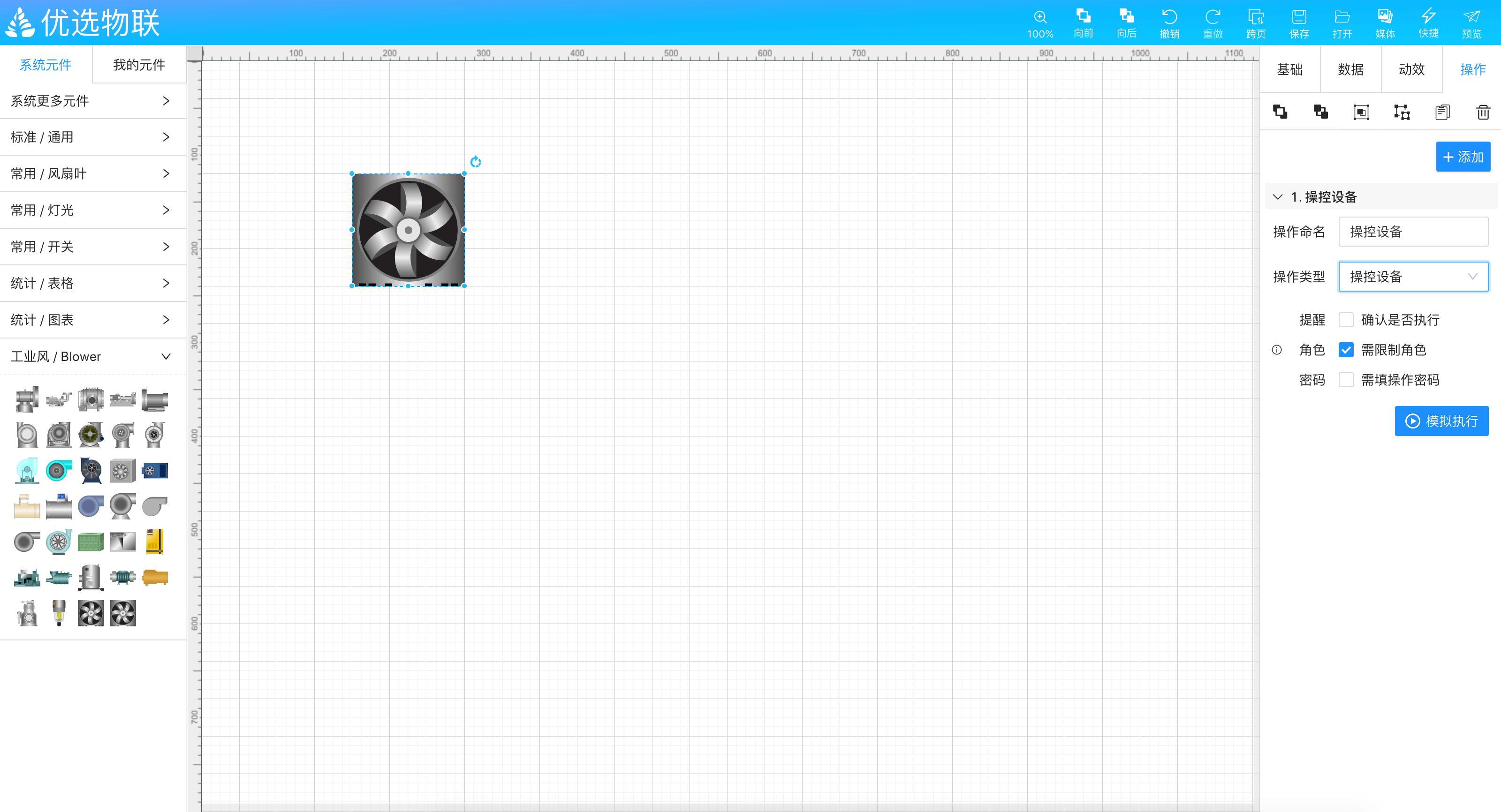

设置操作类型的选项为「操控设备」：

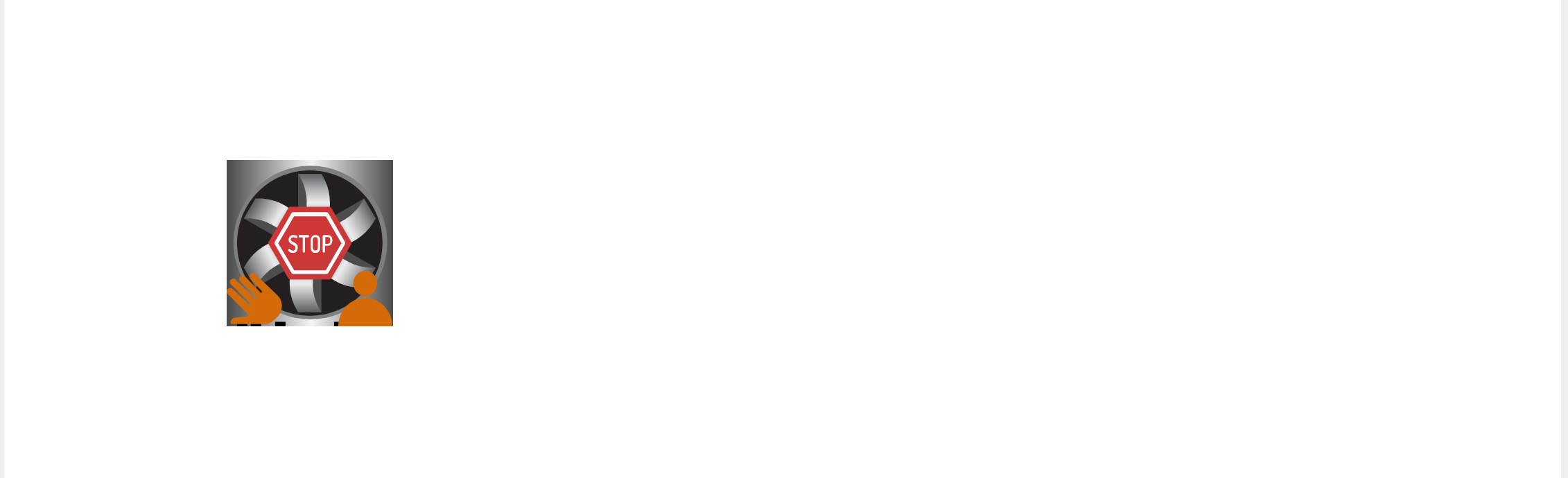

然后点击顶部工具条的预览(看到当前设备为停止状态)：

点击设备，可以看到设备操控弹窗：

当前控制方式为人工，点击工人控制的开关，切换到开启设备：

然后关闭操控弹窗就可以了。

2. 设备点中创建设备

从顶部快捷菜单中点击「设备点」：

从设备点的列表中，拖出目标设备：

切换到设备属性栏的数据标签页，可以看到点位已经是自动绑定好了：

如果要添加设备操作，请参考 添加设备操作

3. 设备集中创建设备

从顶部快捷菜单中点击「设备集」：

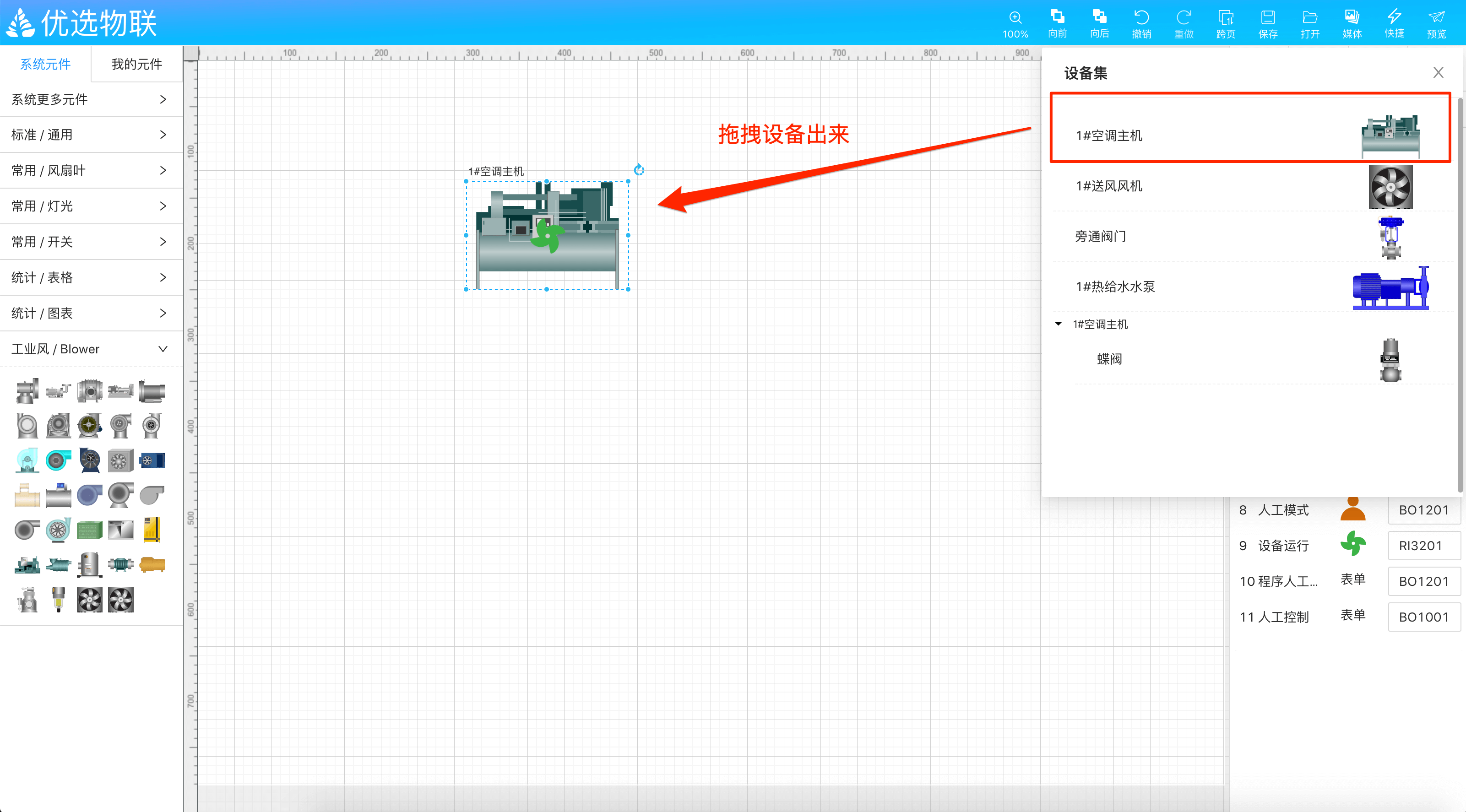

从设备点的列表中，拖出目标设备：

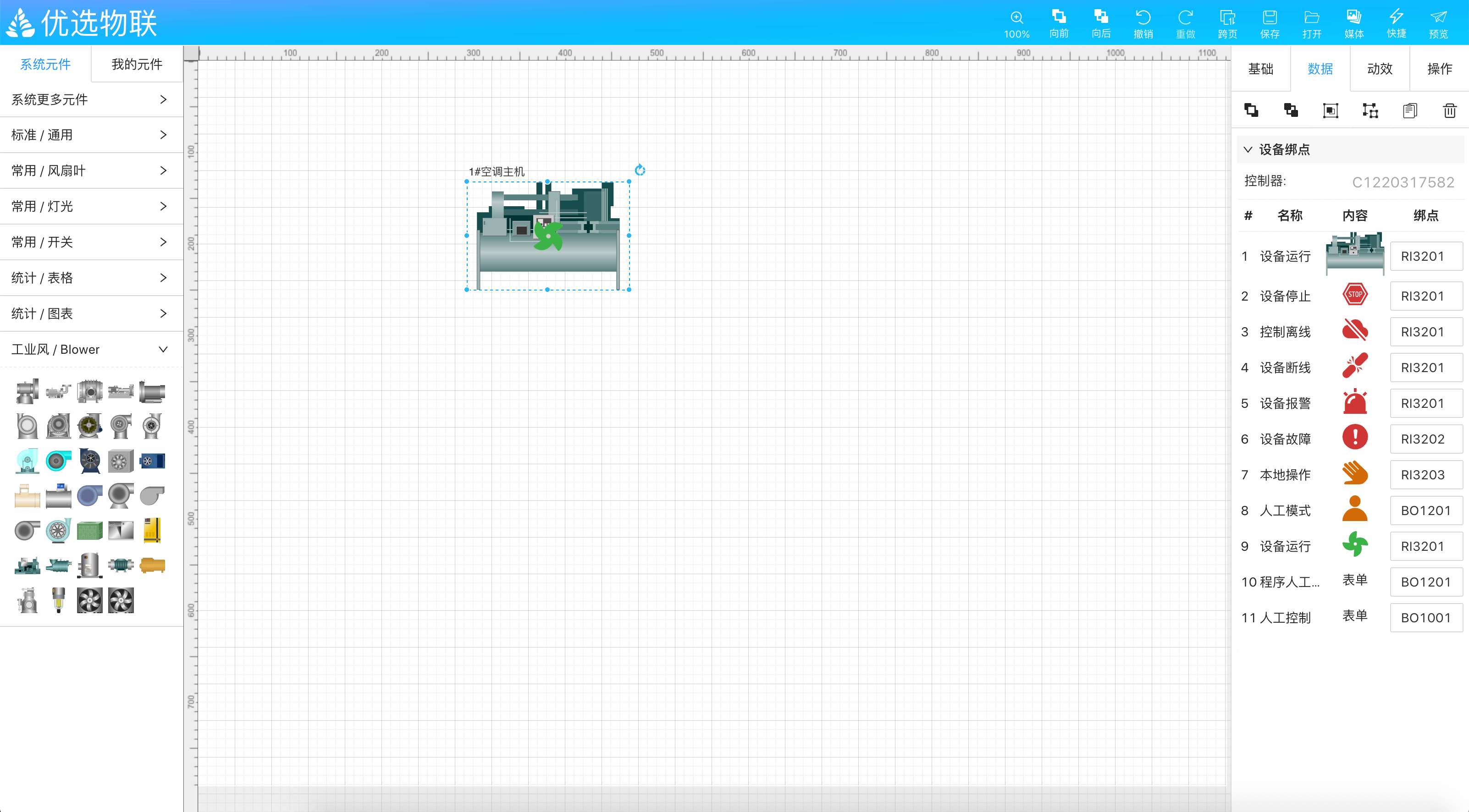

切换到设备属性栏的数据标签页，可以看到点位已经是自动绑定好了：

如果要添加设备操作，请参考 添加设备操作

提示

设备点和设备集的绑点，一般都是已经预设了绑点，所以拖拽出来，就不必再次绑点。
